Winkeltisch für HIT-M (kleinstationär)
Bearbeitungstisch (BAT)

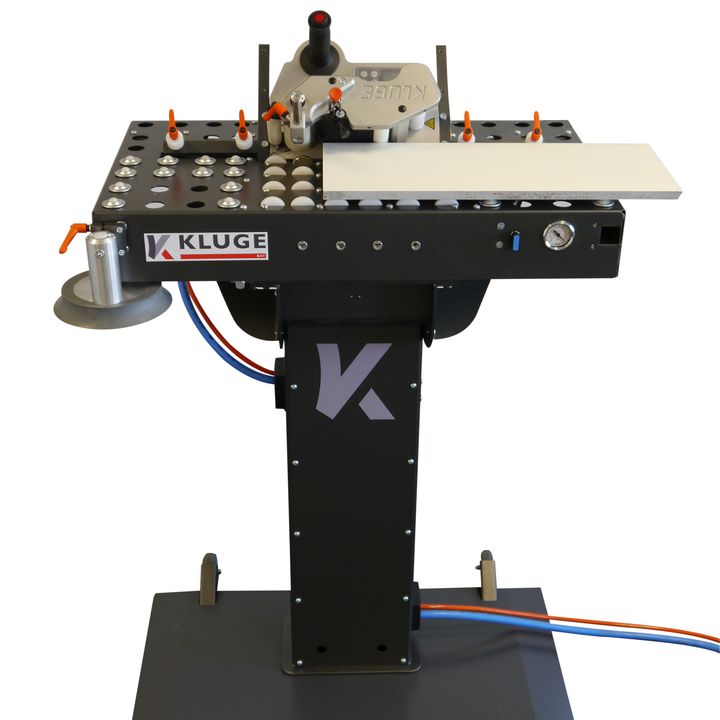

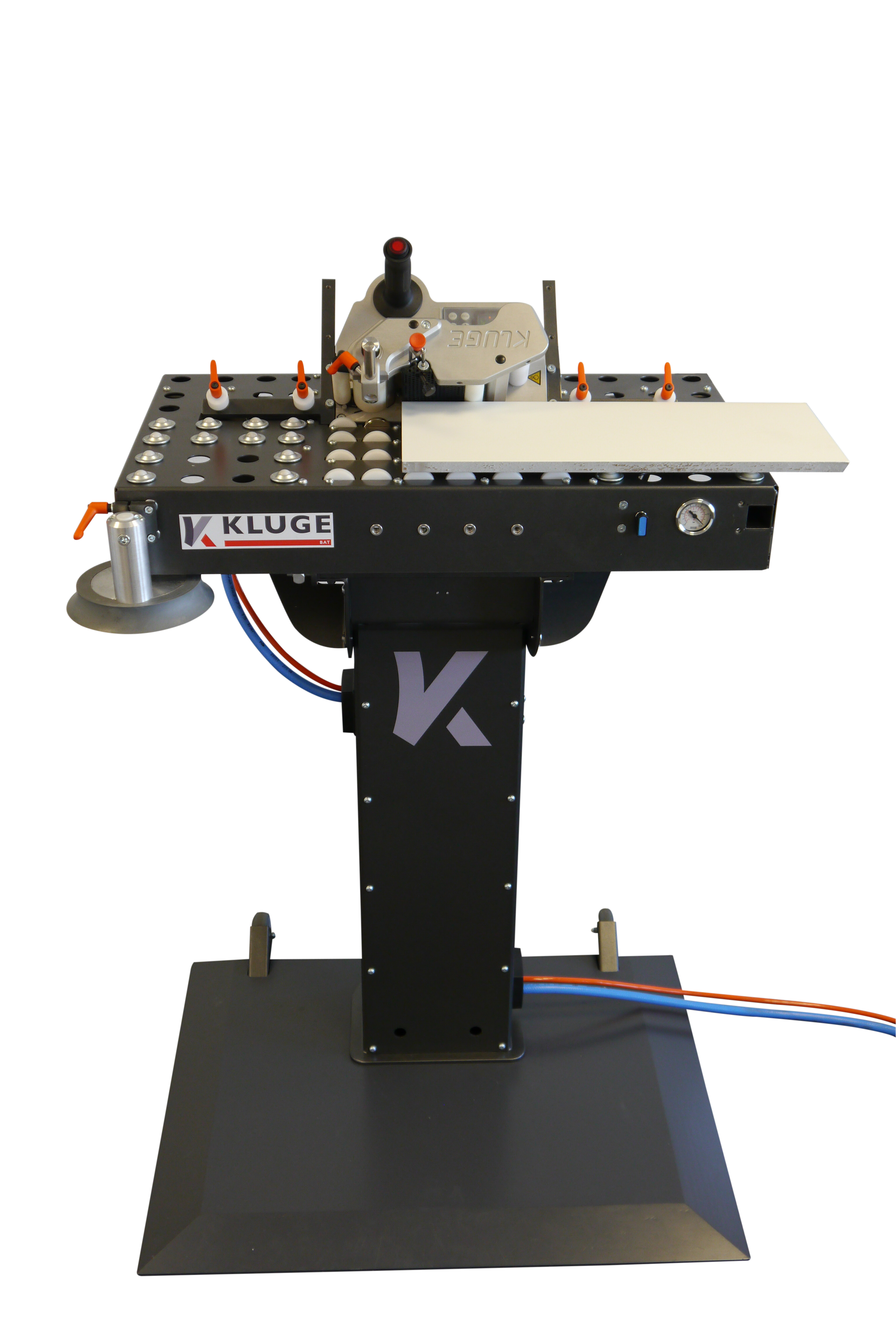

In Verbindung mit dem Winkeltisch wird aus dem mobilen Kantengerät ein stationäres System mit einem unschlagbaren Preis-/Leistungsverhältnis zur Herstellung einer optischen Nullfuge. Der Winkeltisch kann optional mit schwenkbaren Vakuumplatten für die Nachbearbeitung der Werkstücke und

Formteile ausgestattet werden.
Die dazugehörigen 360° Kugelrollen sorgen für die variable Positionierung. Der Winkeltisch ermöglicht eine pneumatische-Winkelverstellung zum Aufbringen von Kanten auf schrägen Schnittflächen bis 55° Neigung.

Technische Beschreibung:

Als Zubehör für HIT-M
Tischplattengröße ca. B700xT450mm, Arbeitshöhe 1000mm

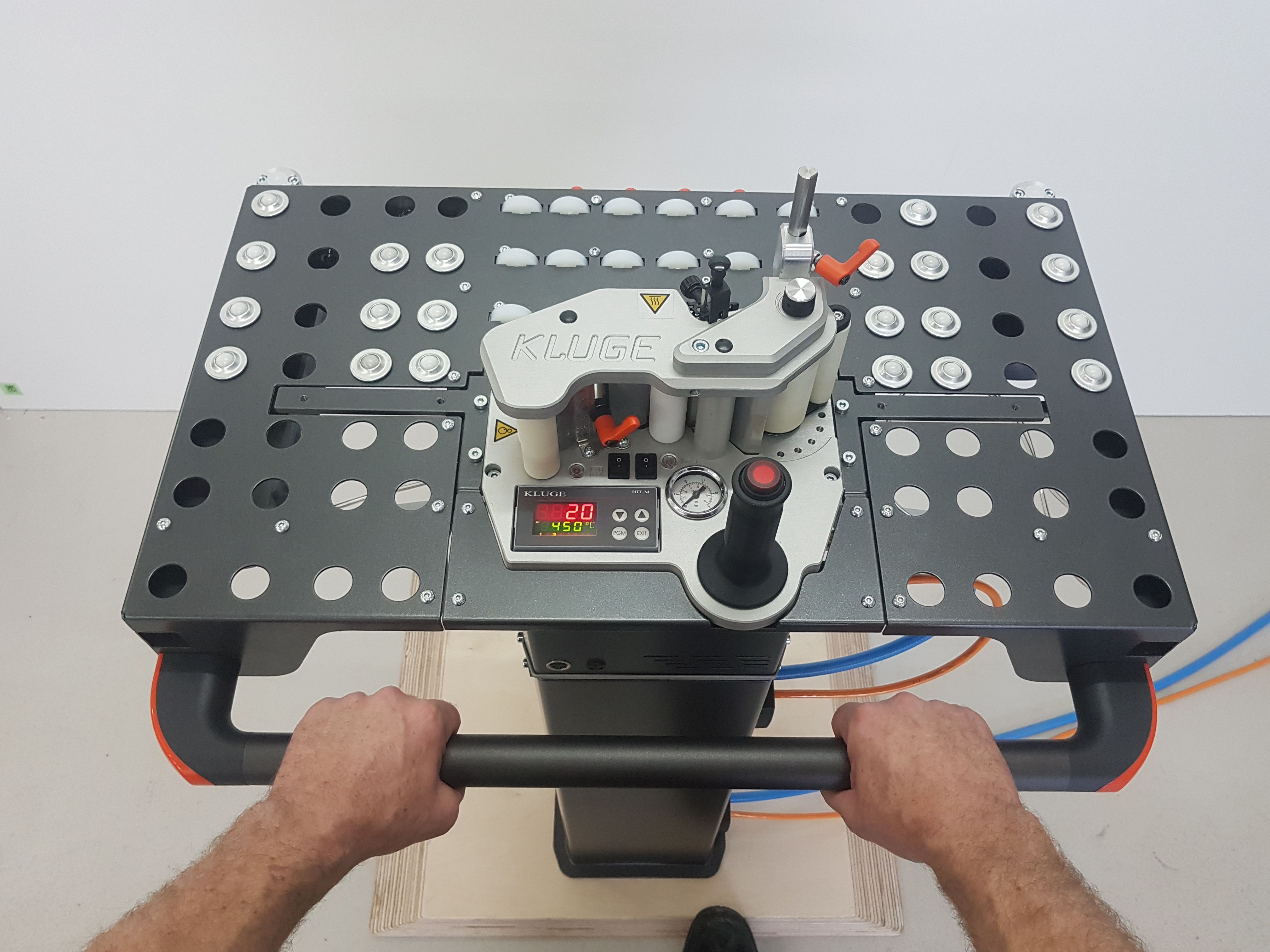

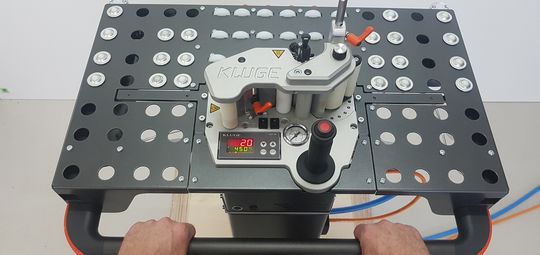

Mit 24 Kunststoff-Kugelrollen zur variablen Positionierung
Für Schrägkanten bis 55°Neigung, sowie Formteile
Pneumatisch Entriegelung sowie Dämpfung der Winkelverstellung
4m Anschlusskabel sowie Druckluftschlauch

Zusätzlich in der TOP-Variante (zur optimalen Nachbereitung)

Vakuuminjektor zur Vakuumerzeugung
Schwenkbare Vakuumplatte (Ø160mm) für die Nachbearbeitung der Werkstücke
40mm Unterdruckanzeige
Tastventil zur Abschaltung nicht belegter Sauggreifer

Weitere Vorteile:

Einfaches Anfahren einer „Laserkante“ an ein Werkstück

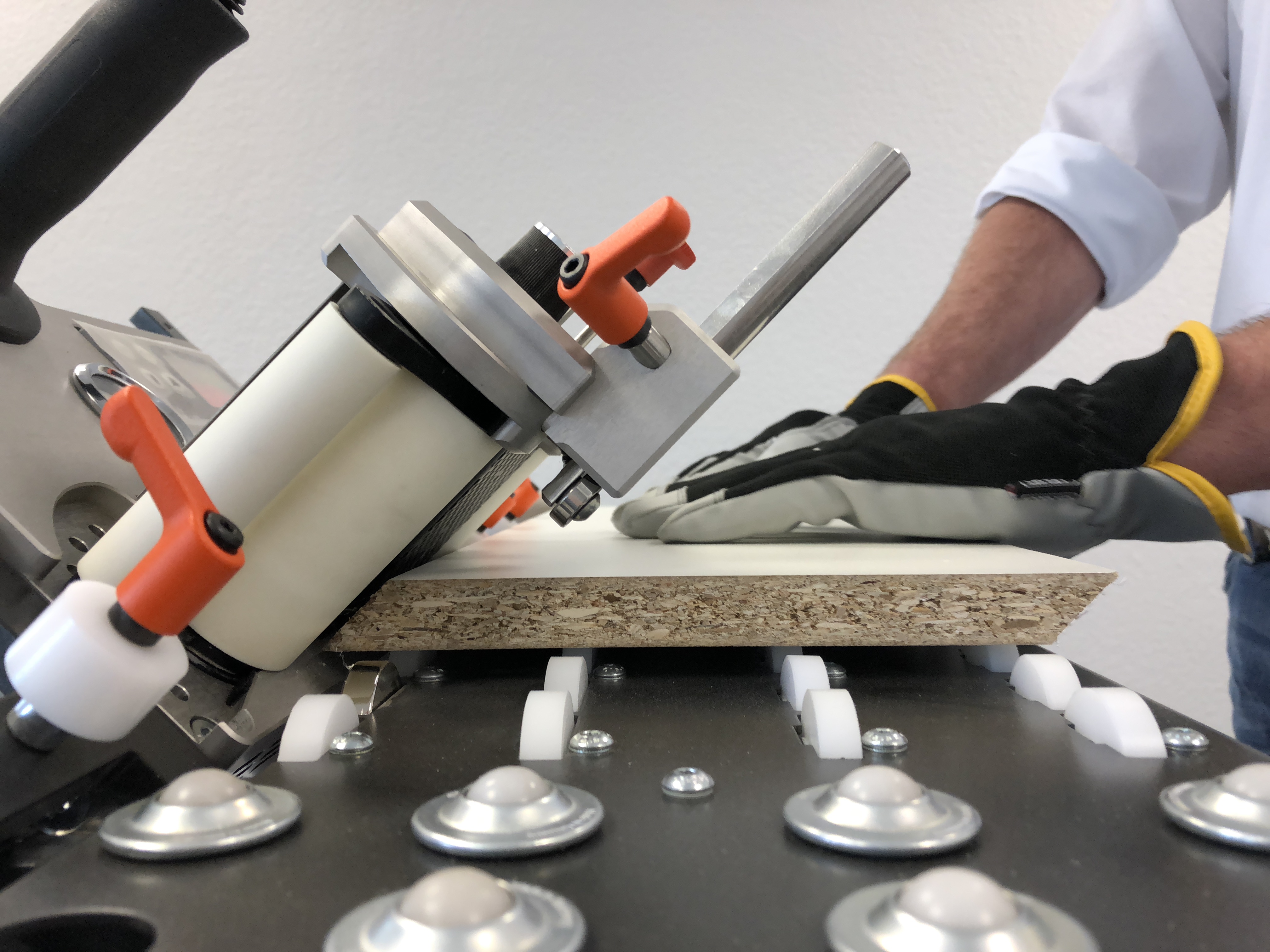

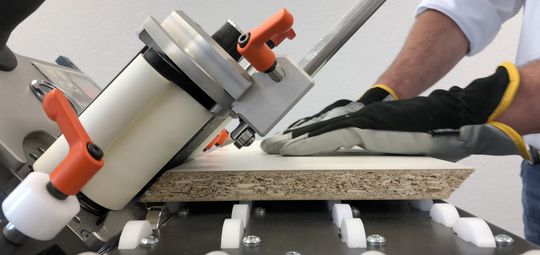

Auch Schrägkanten bis 55° sind kein Problem für den Winkeltisch
Durch die Unterstützung der vier Seitenführungsrollen wird das Anfahren der Schrägkanten/gerader Werkstücke erleichtert
Eine sichere Nachbearbeitung der Werkstücke wird durch Unterdruck bis zu 0,9 Bar gewährleistet
Einfaches Einstellen des Winkels zum Anfahren von Schrägkanten
Pneumatische Entriegelung sowie Dämpfung der Winkeleinstellung
Arretierung der Winkeleinstellung für die gängigsten Schrägkanten sowie frei einstellbarer Winkel möglich
