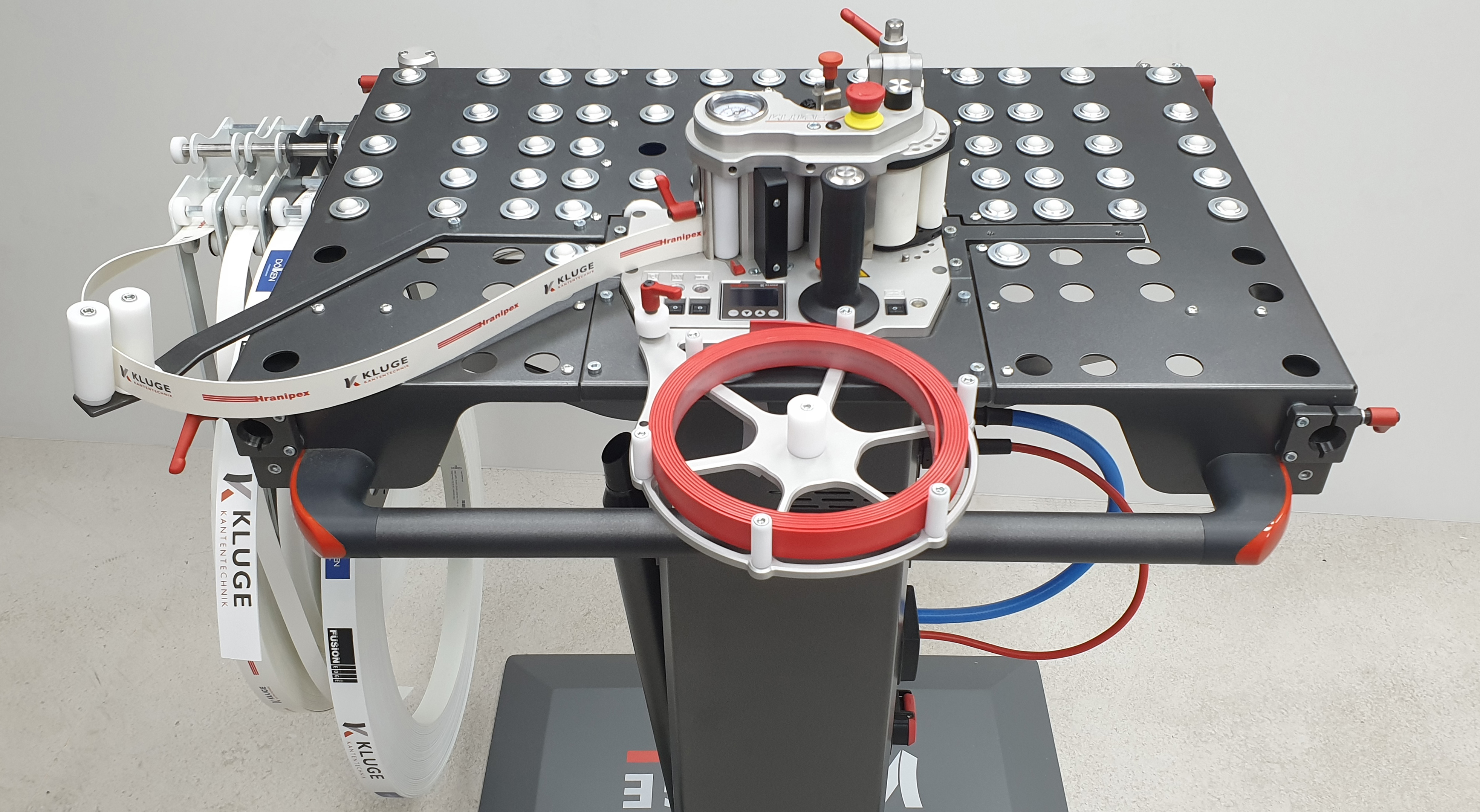

Bearbeitungstisch (BAT) für HIT-M

In Verbindung mit dem BAT wird aus dem mobilen Kantengerät ein stationäres System mit einem unschlagbaren Preis-/Leistungsverhältnis zur Herstellung einer optischen Nullfuge. Der BAT wird mit einer schwenkbaren Vakuumplatte für die Nachbearbeitung der Werkstücke ausgestattet.

Die dazugehörigen 360° Kugelrollen sorgen für die variable Positionierung. Für ein angenehmes Handling bietet der BAT eine pneumatisch unterstützte Winkelverstellung zum Aufbringen von Kanten auf schrägen Schnittflächen bis 55° Neigung.

Technische Beschreibung:

Als Zubehör für HIT-M
Tischplattengröße ca. B800xT500mm, Arbeitshöhe 1000mm
Mit 42 Kunststoff-Kugelrollen zur variablen Positionierung
Für Schrägkanten bis 55°Neigung, sowie Formteile
Pneumatisch Winkelverstellung und Verriegelung der Rasterpositionen 5°- 55° Neigung
4m Anschlusskabel sowie Druckluftschlauch
3 weitere Steckplätze für optionales Zubehör

inkl. zur optimalen Nachbereitung

Vakuuminjektor zur Vakuumerzeugung
Schwenkbare Vakuumplatte (Ø160mm) für die Aufnahme von Werkstücken
Unterdruckanzeige bis -0,8bar
Tastventil zur Abschaltung nicht belegter Saugplatten

Weitere Vorteile:

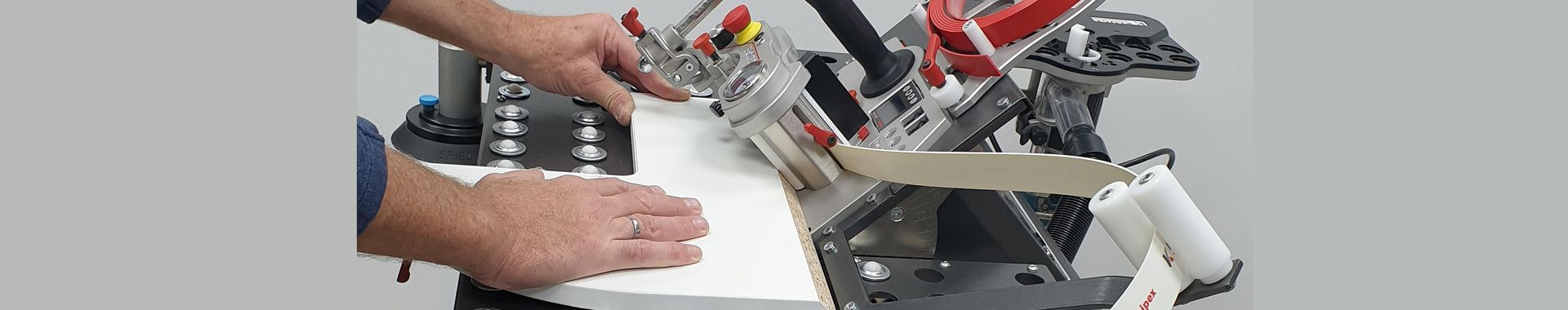

Einfaches Anfahren einer „Laserkante“ an ein Werkstück

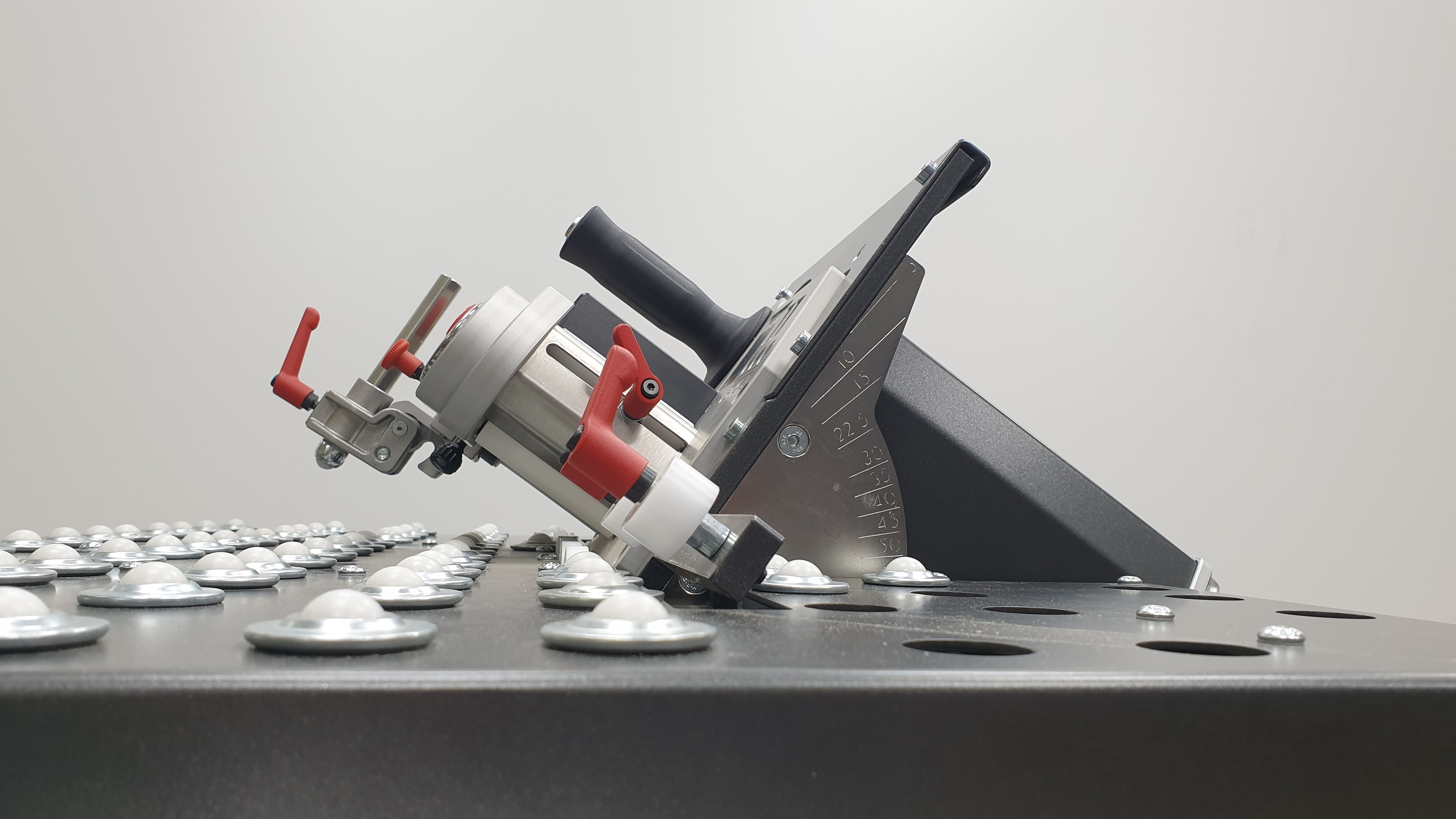

Auch Schrägkanten bis 55° sind kein Problem für den Winkeltisch
Durch die Unterstützung der vier Seitenführungsrollen wird das Anfahren der Schrägkanten/gerader Werkstücke erleichtert
Eine sichere Nachbearbeitung der Werkstücke wird durch Unterdruck bis zu 0,8 Bar gewährleistet
Einfaches Einstellen des Winkels zum Anfahren von Schrägkanten
Pneumatische Entriegelung sowie Dämpfung der Winkeleinstellung
Arretierung der Winkeleinstellung für die gängigsten Schrägkanten sowie frei einstellbarer Winkel möglich
